煙囪安裝避雷針施工工藝要求

煙囪安裝避雷針施工工藝要求

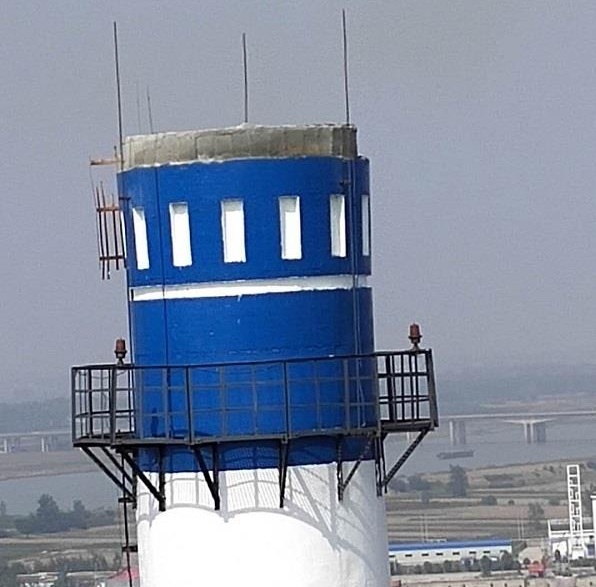

煙囪安裝避雷針工程時，所有用到的金屬部件必須進行相應地防腐操作。安裝時仔細研究避雷針的安裝要求，一般情況下，避雷針是垂直安裝在煙囪頂部的，允許出現的偏差值應該是少于1/1000

煙囪安裝避雷針施工工藝要求

1）煙囪安裝避雷針工程時，所有用到的金屬部件必須進行相應地防腐操作。安裝時仔細研究避雷針的安裝要求，一般情況下，避雷針是垂直安裝在煙囪頂部的，允許出現的偏差值應該是少于1/1000。

2）煙囪安裝避雷針時一般接頭處是運用搭接焊的工藝進行接口的銜接，要保證足夠的強度，按照國家最新安裝避雷針的相應要求，避雷針的接口的搭接長度不得小于3cm，這樣才能保證避雷針整體的穩固性。

3）煙囪更換避雷針的時候，避雷針通常是選用圓鋼制作而成的產品，同時因為煙囪高度的不同，正常要求圓鋼的直徑大小不得小于下列數值：

(1)、煙囪安裝避雷針時如果是安裝的獨立避雷針，則這種避雷針的直徑一般是18mm鍍鋅圓鋼。

(2)、如果是安裝在屋面上的避雷針，一般是選用直徑18mm鍍鋅鋼管。

(3)、如果是在水塔頂部安裝避雷針，則選用直徑為18mm或30mm的鍍鋅鋼管

一、直擊雷使用材料：

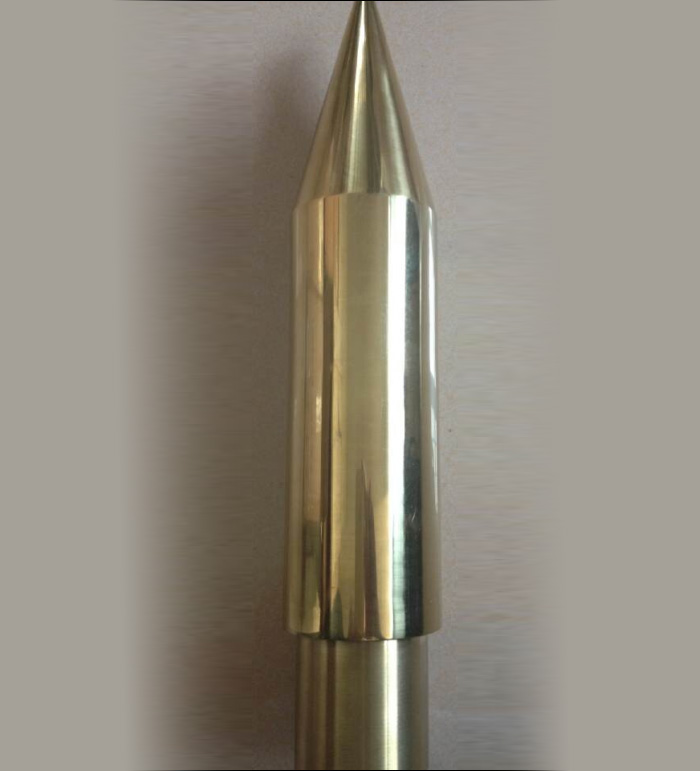

1、避雷針材料

1）OCr23Ni28Mo3Cu3Ti

2）1Cr18Ni12Mo2Ti

3）304L不銹鋼

4)304L+TA+JLT（高性能材料）

2、引下線使用材料

1）鍍銅材料

2）鍍鋅扁鋼（40*4mm或者50*5mm）

3) 鍍鋅圓鋼

4）銅排或者銅線

5）騰輝超絕緣引下線

二、鈦合金

避雷針優點：

1）強度高鈦合金的密度一般在4.51g/立方厘米左右，僅為鋼的60%，純鈦的密度才接近普通鋼的密度，一些高強度鈦合金超過了許多合金結構鋼的強度。因此鈦合金的比強度(強度/密度)遠大于其他金屬結構材料，可制出單位強度高、剛性好、質輕的零部件。飛機的發動機構件、骨架、蒙皮、緊固件及起落架等都使用鈦合金。

2）熱強度高

使用溫度比鋁合金高幾百度，在中等溫度下仍能保持所要求的強度,可在450～500℃的溫度下長期工作這兩類鈦合金在150℃～500℃范圍內仍有很高的比強度，而鋁合金在150℃時比強度明顯下降。鈦合金的工作溫度可達500℃，鋁合金則在200℃以下。鈦合金避雷針安裝在煙囪或高溫地區比較實用。

3）抗蝕性好

鈦合金在潮濕的大氣和海水介質中工作，其抗蝕性遠優于不銹鋼；對點蝕、酸蝕、應力腐蝕的抵抗力特別強；對堿、氯化物、氯的有機物品、硝酸、硫酸等有優良的抗腐蝕能力。所以YBZ避雷針適合煙囪或特殊環境使用。

4）低溫性能好

鈦合金在低溫和超低溫下，仍能保持其力學性能。低溫性能好，間隙元素極低的鈦合金，如TA7，在-253℃下還能保持一定的塑性。因此，鈦合金也是一種重要的低溫結構材料。

5）壽命更長

YBZ避雷針具備以上優點比普通避雷針壽命更長。

6）安裝簡單

安裝依據說明書或圖紙固定，特殊設計安裝簡單。接地電阻應符合GB50057-2010建筑物防雷規范小于10歐姆。

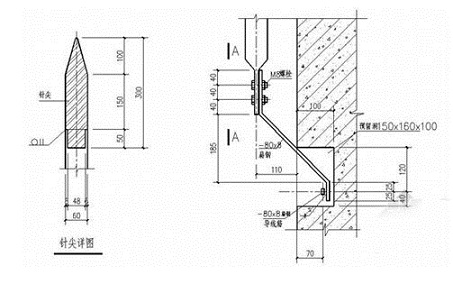

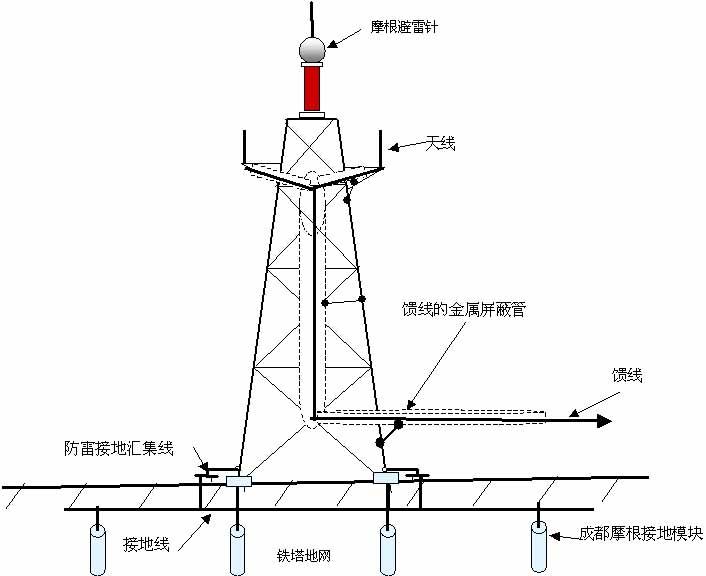

三，具體安裝圖紙

四、防雷接地設計標準及規范

（GB50057-2010）《建筑物防雷設計規范》

（GB50343-2012）《建筑物電子信息系統防雷技術規范》

（GB50169-2010）《電氣裝置安裝工程接地裝置施工及驗收規范》

 ( 99D501-1)標準《國家建筑標準設計圖集（防雷與接地安裝）》

五、降低接地電阻分析

    防雷接地對技術要求比較高。一般用于風力發電、鉆井、煙囪、石油、通訊、部隊、鐵路、橋梁等特殊場合。

接地施工分為以下幾個方面：

  1）根據實際現場情況，測試土壤或砂石土壤電阻率。

  2）測試土壤的腐蝕度、考慮地區的氣象環境如：干旱少雨、冰凍深度、雷雨季節。

 3）根據環境選擇施工工具、材料并制定挖掘方案，一般采用深井、環形、L型接地較多。

 4）選擇接地材料。主要考慮：對環境的污染、使用壽命、施工難度、運輸、造價成本等。

     從施工難易度分析：

     1、高風沙高腐蝕高地阻材料使用：燒制接地模塊+鋅包鋼或絕緣線纜+高純石墨降阻劑+陰極接地材料+石墨線纜導線+熱焊接（此套餐優點：使用壽命長、容易降低接地電阻。缺點：造價高、材料市場少，一般廠家生產模塊為壓制模塊）

     2、高地阻石塊地區使用材料：離子接地棒+鍍銅絞線+鍍鋅管+石墨降阻劑+普通接地模塊（優點：導電性能好、使用壽命長。缺點：施工難度大、造價高）

     3、砂質土壤高地阻環境使用材料：A：燒制接地模塊+高純降阻劑+鍍銅或鍍鋅材料連接。B:深井銅包鋼+離子接地棒+高純降阻劑結合。

   4、紅土泥土或電阻率低的環境下：鍍鋅、鍍銅、燒制模塊都可以使用，效果好。

 國內優秀防雷接地材料或施工品牌：揚博防雷、萬佳防雷、騰輝智能防雷、捷力通防雷

六、煙囪接地材料與施工

1、垂直接地體材料

垂直接地體可采用燒制型YBD-01T膨脹石墨接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。

2、水平接地體材料

水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。

3、接地材料有以下要求：

a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;

b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm*2.5m;

c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;

d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;

e、石墨接地模塊分為燒制型與壓制型，燒制模塊規格：600mm*150mm*100mm,ф600*40mm,300mm*500mm*40mm

f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，ф16*1500mm

型號：YBD-01B

g、離子接地棒時，YBD-Lф50*1500mm

h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：YBD-Z25與YBD-Z10

I、特殊地區采用高純石墨降阻劑等。

4、直擊雷引下線

 由于煙囪的特殊性，從煙囪頂部避雷針或避雷帶直接引至大地，考慮到抗風強度，要固定好。

5、地網施工布置

煙囪地網布置依據地形設計為 L型、口型、一字、H型或圓型，煙囪避雷針安裝的特殊性建議采用環形接地。

6、地網挖掘

 接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。

7、焊接與防腐處理

接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。

   采用搭接焊時，其焊接長度如下：

1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應立放。

2）、鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。

3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。

4 ）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接。
