建筑物景觀照明燈、航空障礙標志燈和庭院燈安裝

21.1 主控項目

21.1.1 建筑物彩燈安裝應符合下列規定：

1 建筑物頂部彩燈采用有防雨性能的專用燈具，燈罩要擰緊；

2 彩燈配線管路按明配管敷設，且有防雨功能。管路間、管路與燈頭盒間螺紋連接，金屬導管及彩燈的構架、鋼索等可接近裸露導體接地(PE)或接零(PEN)可靠；

3 垂直彩燈懸掛挑臂采用不小于 10#的槽鋼。端部吊掛鋼索用的吊鉤螺栓直徑不小于 10mm，螺栓在槽鋼上固定，兩側螺帽，且加平墊及彈簧墊圈緊固；

4 懸掛鋼絲繩直徑不小于 4.5mm，底把圓鋼直徑不小于 16mm，地錨采用架空外線用拉線盤，埋設深度大于 1.5m；

5 垂直彩燈采用防水吊線燈頭，下端燈頭距離地面高于 3m。

21.1.2 霓虹燈安裝應符合下列規定：

1 霓虹燈管完好，無破裂；

2 燈管采用專用的絕緣支架固定，且牢固可靠。燈管固定后，與建筑物、構筑物表面的距離不小于 20mm；

3 霓虹燈專用變壓器采用雙圈式，所供燈管長度不大于允許負載長度，露天安裝的有防雨措施；

4 霓虹燈專用變壓器的二次電線和燈管間的連接線采用額定電壓大于 15kV 的高壓絕緣電線。二次電線與建筑物、構筑物表面的距離不小于 20mm。

21.1.3 建筑物景觀照明燈具安裝應符合下列規定：

1 每套燈具的導電部分對地絕緣電阻值大于 2MΩ；

2 在人行道等人員來往密集場所安裝的落地式燈具，無圍欄防護，安裝高度距地面 2.5m 以上；

3 金屬構架和燈具的可接近裸露導體及金屬軟管的接地(PE)或接零(PEN)可靠且有標識。

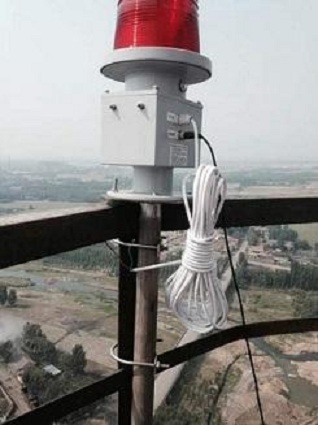

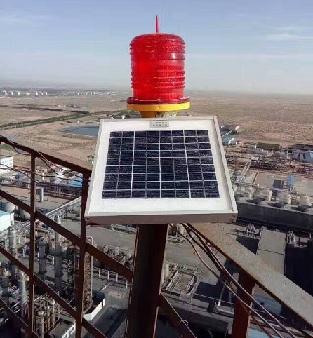

21.1.4 航空障礙標志燈安裝應符合下列規定：

1 燈具裝設在建筑物或構筑物的最高部位。當最高部位平面面積較大或為建筑群時，除在最高端裝設外，還在其外側轉角的頂端分別裝設燈具；

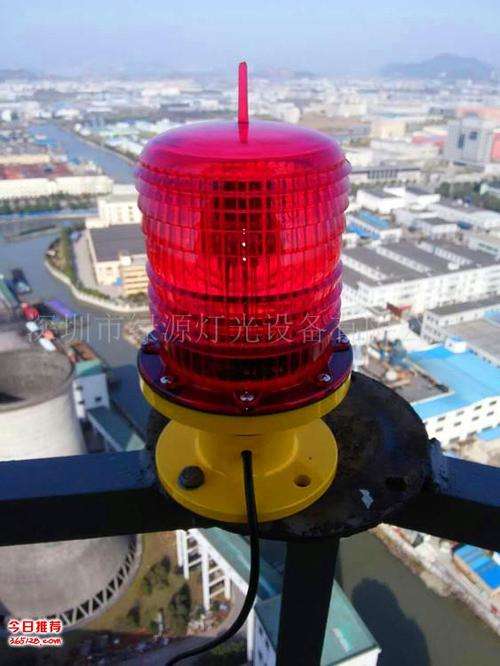

2 當燈具在煙囪頂上裝設時，安裝在低于煙囪口 1.5～3m 的部位且呈正三角形水平排列；

3 燈具的選型根據安裝高度決定；低光強的(距地面 60m 以下裝設時采用)為紅色光，其有效光強大于 1600cd。高光強的(距地面 150m 以上裝設時采用)為白色光，有效光強隨背景亮度而定；

4 燈具的電源按主體建筑中最高負荷等級要求供電；

5 燈具安裝牢固可靠，且設置維修和更換光源的措施。

21.1.5 庭院燈安裝應符合下列規定：

1 每套燈具的導電部分對地絕緣電阻值大于 2MΩ；

2 立柱式路燈、落地式路燈、特種園藝燈等燈具與基礎固定可靠，地腳螺栓備帽齊全。燈具的接線盒或熔斷器盒，盒蓋的防水密封墊完整。

3 金屬立柱及燈具可接近裸露導體接地(PE)或接零(PEN)可靠。接地線單設干線，干線沿庭院燈布置位置形成環網狀，且不少于 2 處與接地裝置引出線連接。由

干線引出支線與金屬燈柱及燈具的接地端子連接，且有標識。

21.2 一般項目

21.2.1 建筑物彩燈安裝應符合下列規定：

1 建筑物頂部彩燈燈罩完整，無碎裂；

2 彩燈電線導管防腐完好，敷設平整、順直。

21.2.2 霓虹燈安裝應符合下列規定：

1 當霓虹燈變壓器明裝時，高度不小于 3m；低于 3m 采取防護措施；

2 霓虹燈變壓器的安裝位置方便檢修，且隱蔽在不易被非檢修人觸及的場所，不裝在吊平頂內；

3 當櫥窗內裝有霓虹燈時，櫥窗門與霓虹燈變壓器一次側開關有聯鎖裝置，確保開門不接通霓虹燈變壓器的電源；

4 霓虹燈變壓器二次側的電線采用玻璃制品絕緣支持物固定，支持點距離不大于下列數值：

水平線段：0.5m；

垂直線段：0.75m。

21.2.3 建筑物景觀照明燈具構架應固定可靠，地腳螺栓擰緊，備帽齊全；燈具的螺栓緊固、無遺漏。燈具外露的電線或電纜應有柔性金屬導管保護；

21.2.4 煙囪航空障礙標志燈安裝應符合下列規定：

1 同一建筑物或建筑群燈具間的水平、垂直距離不大于 45m；

2 燈具的自動通、斷電源控制裝置動作準確。

21.2.5 庭院燈安裝應符合下列規定：

1 燈具的自動通、斷電源控制裝置動作準確，每套燈具熔斷器盒內熔絲齊全，規格與燈具適配；

2 架空線路電桿上的路燈，固定可靠，緊固件齊全、擰緊，燈位正確；每套燈具配有熔斷器保護。
