煙囪拆除施工方案與技術措施

煙囪拆除施工方案與技術措施

1、施工方案優化及選擇

80m高的砼煙囪人工拆除70m。煙囪在地面向上10m以上進行機械拆除作業(如現場不允許大型機械進場,繼續采用人工拆除)。結合現場施工條件、以及各種施工方法分析，決定采用人工拆除方案，達到安全、高效、經濟的拆除目的。

2、總體施工方案

根據拆除場地的實際情況，現場踏勘及參考廠方提供的圖紙，通過多方研究和分析比較，結合以往施工經驗，決定采用搭設一種環形貼壁腳手架的方法，人工利用風鎬將煙囪自上而下逐次解體，分塊拆除自由落地的施工方案，依次拆除到煙囪±0.00m向上10m處，再采用機械拆除。

3、施工流程

施工前準備(人員培訓、防護搭設)→安裝卷揚機、固定上料扒桿→環形貼壁腳手架搭設→避雷設施移除（廢渣定時清運）→腳手架移至下一施工面→煙囪筒身人工拆除70m→機械拆除10m、清場、防護物拆除→驗收。

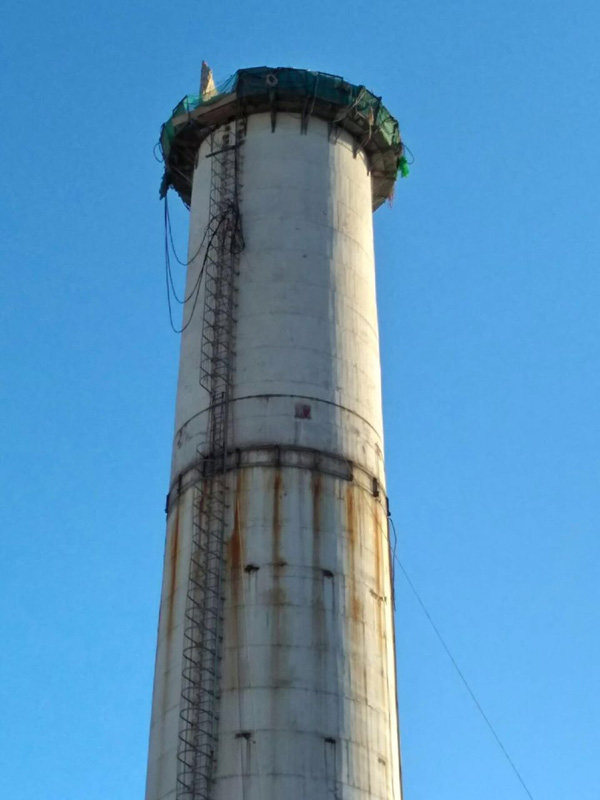

    在頂口處搭設環形貼壁腳手架，利用腳手架由上至下進行拆除。拆除的工序為：先拆筒身鋼筋砼體，然后里面的內襯等材料。煙囪拆除物從煙囪里面自由落下，從煙囪底部出口將拆除物用人工倒出，然后用小車將拆除物運至垃圾點，由廠方集中外運。

4、人工拆除施工方法及措施

5、煙囪拆除前的施工準備工作

⑴搭設安全防護棚，搭設鋼管腳手架鋪設木板或厚橡膠皮做好人行通道、鍋爐及煙道、泵房等相關設備設施防護，施工人員出入口懸掛警示牌，并有醒目標志且有專人看守。

  （2）拆除煙囪底部的清灰口，清理干凈煙囪底部的積灰及垃圾，并在煙囪底部用搭設鋼板斜面，以便拆除煙囪的廢渣自動排出煙囪外，避免煙道堵塞和便于清理。

   （3）制作環形貼壁腳手架。

    ⑷準備所需的操作工具、材料。

   （5）所有的現場管理人員、操作人員接受安全教育和安全技術交底。

6、安裝卷揚機吊運工具物料

根據工程實際情況，本次采用0.5t的卷揚機吊運物料，在施工準備時首先進行卷揚機的安裝。

（1）卷揚機安裝程序

卷揚機具體安裝程序：操作工帶鋼絲繩、一個滑輪組沿爬梯上煙囪頂部→將滑輪組固定于爬梯預埋件上（確認安全可靠的）→鋼絲繩穿過滑輪組放到地面→滑輪組安裝完成→吊運卷揚機構件→安裝卷揚機。

7、安裝場地要求

⑴場地要求平整夯實，基礎承載能力強，禁止在松土或沉陷不均的基礎上安裝。基礎承載能力要求大于8t/m2。

⑵在立柱安裝場地范圍內，排水暢通，不得有積水浸泡基礎。

⑶立柱水平面偏差應≤10mm/m。

⑷立柱安裝后，要求在兩方向上作垂直度檢查，傾斜度應保證在1%以內，達不到標準，應在底架下塞墊調整，直到調整到符合要求為止。

8、環形貼壁腳手架搭設（詳細見以下說明）

本實用新型公開了一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置組成；所述安全裝置由包箍、椅子型平臺、鋼絲繩、安全網和手扳葫蘆組成；包箍固定在煙囪或水塔外壁上，椅子型平臺與包箍連接，形成一個環形貼壁腳手架；椅子型平臺與包箍的連接處垂直，椅子型平臺的平面與煙囪或水塔的切面垂直；所述升降裝置由手拉葫蘆、鋼絲繩、包箍和導鏈組成；手拉葫蘆上端鉤在煙囪或水塔的箍筋上，下端用導鏈和鋼絲繩跟包箍連接。本實用新型結構簡單，設計合理，造價低廉，使用方便，安全性好，無需電源即可縱向和橫向移動，節能環保。

一種用于拆除煙囪和水塔的環形貼壁腳手架

技術領域

    本實用新型涉及一種腳手架，具體是一種用于拆除煙囪和水塔的環形貼壁腳手架。

背景技術

目前拆除煙囪、水塔一般有四種方法：1、爆破拆除；2、機械拆除；3、整體放倒拆除；4、人工拆除。四種方法各有不同，各有優缺點，但由于場地限制或對其它周圍建筑物、設備環境有危害等的情況下，人工拆除的方法還是普遍的，此方法使用成本低、安全環保、危害性較小。目前采用人工拆除所用的腳手架主要為扣件落地式腳手架，懸空腳手架，移動工作平臺。但搭設扣件式腳手架、懸空腳手架成本較高，耗時耗力，懸掛安全風險較大，移動工作平臺有電源，存在風險、存在較高的安全隱患。

實用新型內容

本實用新型的目的在于提供一種用于拆除煙囪和水塔的環形貼壁腳手架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置組成；所述安全裝置由包箍、椅子型平臺、鋼絲繩、安全網和手扳葫蘆組成；包箍固定在煙囪或水塔外壁上，椅子型平臺與包箍連接，形成一個環形貼壁腳手架；椅子型平臺與包箍的連接處垂直，椅子型平臺的平面與煙囪或水塔的切面垂直；所述升降裝置由手拉葫蘆、鋼絲繩、包箍和導鏈組成；手拉葫蘆上端鉤在煙囪或水塔的箍筋上，下端用導鏈和鋼絲繩跟包箍連接；所述包箍為圓環狀，由多個扁鐵、U型螺絲、手扳葫蘆和角鋼組成；角鋼一端加工成直角，另一端加工成直角L型；扁鐵兩端均鉆有孔，用U型螺絲緊固，并在煙囪或水塔爬梯口處用手板葫蘆加固，便于增減包箍和椅子型平臺；角鋼的直角端下端面焊接有鋼板，另一端直角L型上焊接有加強鋼板，增強接口處安全穩定性；椅子型平臺由角鋼、花紋板和加強螺桿焊接而成；加強螺桿鉤在包箍上的橢圓孔內，并通過螺母緊固，每個椅子型平臺的立撐與斜撐內均用鋼絲繩連接，椅子型平臺上的護欄螺母用鋼絲繩串聯，形成一個整體。

作為本實用新型進一步的方案：所述扁鐵每隔70厘米長焊接一塊角鋼，角鋼上加工有橢圓孔。

作為本實用新型再進一步的方案：所述手拉葫蘆的數量為5只以上，手拉葫蘆上端與煙囪或水塔的箍筋連接，下端用鋼絲繩與包箍連接。

作為本實用新型再進一步的方案：所述包箍每隔3米長的位置焊接一塊扁鐵，與包箍形成例T字型并留孔，用膨脹螺絲通過預留膨脹螺絲孔與煙囪或水塔的筒身連接。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，設計合理，造價低廉，使用方便，安全性好，無需電源即可縱向和橫向移動，節能環保。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～5，一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置1組成；所述安全裝置由包箍2、椅子型平臺3、鋼絲繩11、安全網16和手扳葫蘆13組成；包箍2固定在煙囪或水塔外壁上，椅子型平臺3與包箍2連接，形成一個環形貼壁腳手架；椅子型平臺3與包箍2的連接處垂直，椅子型平臺13的平面與煙囪或水塔的切面垂直；所述升降裝置1由手拉葫蘆12、鋼絲繩11、包箍2和導鏈10組成；手拉葫蘆12上端鉤在煙囪或水塔的箍筋上，下端用導鏈10和鋼絲繩11跟包箍2連接；所述包箍2為圓環狀，由多個扁鐵4、U型螺絲19、手扳葫蘆13和角鋼5組成；角鋼5一端加工成直角，另一端加工成直角L型；扁鐵4兩端均鉆有孔，用U型螺絲緊固，并在煙囪或水塔爬梯口處用手板葫蘆13加固，便于增減包箍2和椅子型平臺3；角鋼5的直角端下端面焊接有鋼板，另一端直角L型上焊接有加強鋼板20，增強接口處安全穩定性；椅子型平臺3由角鋼5、花紋板18和加強螺桿6焊接而成；加強螺桿6鉤在包箍2上的橢圓孔14內，并通過螺母17緊固，每個椅子型平臺3的立撐與斜撐內均用鋼絲繩11連接，椅子型平臺3上護欄螺母用鋼絲繩11串聯，形成一個整體。

進一步的，本實用新型所述扁鐵4每隔70厘米長焊接一塊角鋼5，角鋼5上加工有橢圓孔14。

進一步的，本實用新型所述手拉葫蘆12的數量為5只以上，其它根據拆除的煙囪、水塔筒身外壁的周長來決定，所安裝位置必須均勻，不超過3米長就安裝一只手拉葫蘆12。手拉葫蘆12上端與煙囪或水塔的箍筋連接，下端用鋼絲繩11與包箍2連接，方便腳手架上下移動。

進一步的，本實用新型所述包箍2每隔3米長的位置焊接一塊扁鐵4，與包箍2形成例T字型并留孔，用膨脹螺絲通過預留的膨脹螺絲孔8與煙囪或水塔的筒身連接，確保包箍2的穩定安全。

本實用新型腳手架的上端內側，緊貼拆除的煙囪、水塔筒身外側安裝一根直徑為18毫米的鋼絲繩，為施工人員的安全繩。安全繩必須與腳手架分開，施工人員的安全帶一端系在施工人員身上，另一端系在安全繩上，形成一個安全裝置。作業口處用手扳葫蘆13加固，方便于增減包箍2的長度和椅子型平臺3的數量。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

9、做好一些附屬工作：

1接上電源。主要用于焊割鋼筋及照明等。用四芯電源線，配備專用配電柜。

2大型空壓機制氣。空壓機放置在地面上，用2寸鍍鋅管將壓縮氣引到操作平臺上。

3配備對講機。便于上下聯系。

4 安裝卷揚機。

5所有用具都用卷揚機吊上去并拼裝，用具必須用繩子捆綁牢固。

10、拆除詳細說明

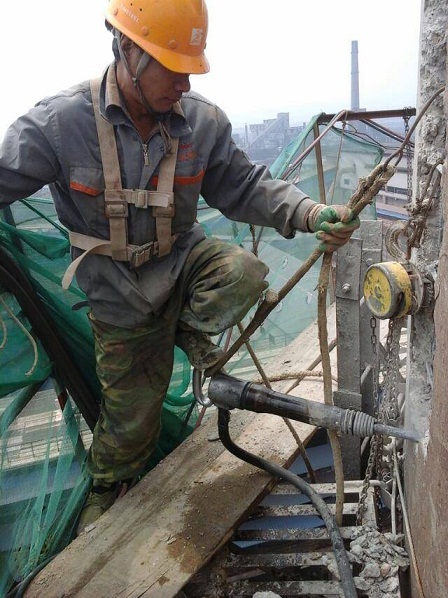

1、開槽：用風鎬開U槽；首先將煙囪砼筒壁一周，按2m長分成若干份，在每隔3m的位置，沿筒壁用風稿開豎向槽，豎向槽的高度為2m，寬度為0.3m，使筒壁形成若干個小塊，豎向槽開好后，在豎向槽下口開橫向槽，橫向槽的長度為3m，高度為0.15m。

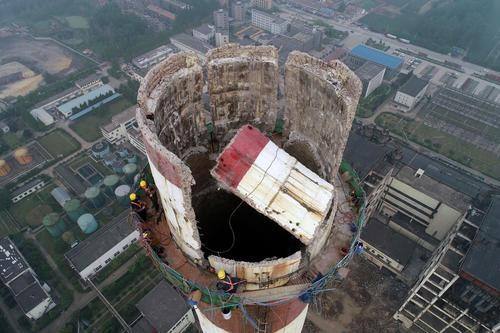

2、拆除：U槽開好后。在豎向槽1m以下的位置，設置一個Φ10鋼絲繩固定，鋼絲繩上預留多根長2.5m的繩扣，用兩個3t手拉葫蘆，一端固定在下面1m以下的繩扣上，另一端勾在鋼絲繩上的兩頭導鏈上，此鋼絲繩設在這塊有缺口的3m見方砼體上口，同時拉緊兩根導鏈，使這3m見方的砼塊體向煙囪內傾斜，這時用風鎬在筒壁外，豎向槽上口以下1m的位置一周，打一道橫向槽，豎向筒壁外層筋全部露出，用電焊或氣割切斷鋼筋，再拉緊導鏈，便砼塊體向煙囪內倒，導鏈將自動松掉，再用同樣方法依次拆除其它的1.7m×2.7m的塊體。

3、拆除時的防震措施：為避免拆除物的高空墜落引起的震動，影響生產設備的安全，在煙囪內部，鋪設1m高的素土或者渣土，緩沖沖擊力，確保安全。

4、拆除物的清運：

①、組織專門清運班組，專人負責清運工作；

②、為防止交叉作業引起安全事故，清運和拆除應分開進行，白班為拆除時間，拆除物在晚間進行清運、清除，嚴禁拆除與清渣同時進行。

③、煙囪拆除物在煙囪底部設出渣口，采用小型挖掘機進行分渣。

④、破拆的垃圾清運至甲方指定的場地（廠區內垃圾場）。

5、拆除時地面的安全防護：

①、拆除時，煙囪與接口設備用安全網或彩板墻進行封閉隔離。

②、確保人行通道不影響正常生產通行，并派專人監護值守。

③、請廠安監部門通知全廠機關車間，班組職工，明示正在進行拆除工作，專門交待安全注意事項。

④、在與拆除區域相通的各道口，樹立拆除工作警示牌，在煙囪下部根據環境情況，設安全禁區，并用安全旗繩安全網圍欄。

⑤、在拆除禁區附近，根據需要設安全流動崗若干名，進行來人監護。

⑥、地面安全員與清運人員，要用對講機與拆除操作人員保持聯系暢通，協調一致。

⑦、禁止非施工人員圍觀拆除現場。

6、拆除時的全封閉：

①、環形貼壁腳手架的全封閉：因拆除煙囪四周有廠區其他設施，拆除時要嚴格控制拆除的小碎石飛濺，造成對設備的破壞，所以腳手架要進行全封閉。小平臺踏板上先鋪設一層橡膠皮，由于小平臺與包箍連接處有縫隙，橡膠皮必須要用Φ10鋼絲繩沿煙囪一周固定在筒壁上，確保無縫隙，拆除時無小碎石往下飛濺，并在豎槽對應的位置用彩鋼瓦鋪設，防止氣割時火花落在橡膠皮上造成火災。在小平臺的護欄一周用彩鋼板全封閉。同時在施工腳手架的外側懸掛綠色2000目安全網，以減輕拆除粉塵的影響。

②、就近道路的封閉：用安全網搭設隔離，并拉好警示帶。
